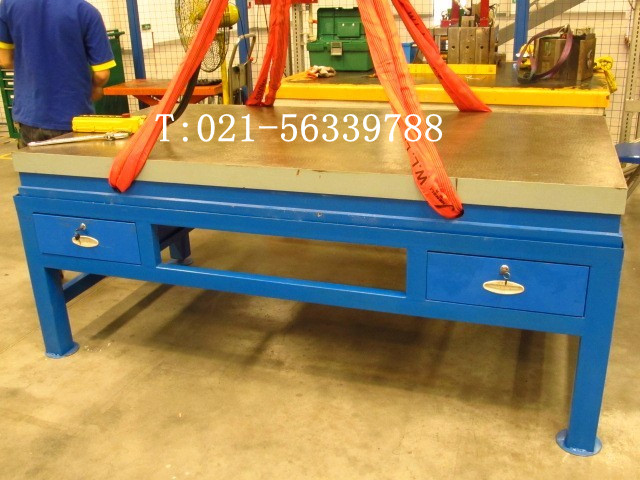

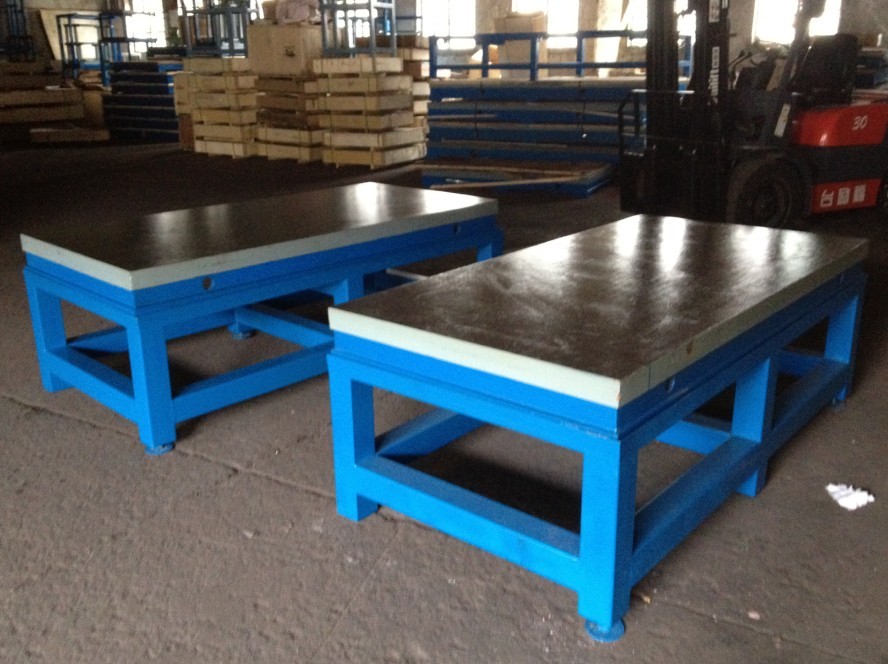

模具工作台
(模具工作台,铸铁模具工作台,模具工作桌)
内容提要
模具工作台适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。
相关链接
详细介绍

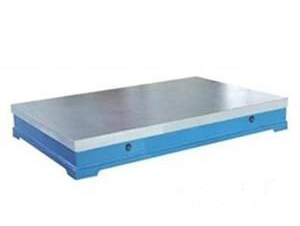

产品别名:铸铁工作台铸铁模具工作台 铸铁模具平板 模具检验平板 模具装配平台 铸铁检验平台 大型检验平台

模具工作台规格:200×200-3000×8000(特殊规格根据需方图纸制作)

模具工作台用途:适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。

模具装配平台精度:按国家标准计量检定规程执行,分别为0,1,2,3级四个级别。

模具平板材料:高强度铸铁HT200-300,工作面硬度:HB170-240

模具工作台表面质量检验:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。

规格

精度等级

规格

精度等级

0级

1级

2级

3级

精刨

0级

1级

2级

3级

精刨

100×100

4

8

26

2500×2500

72

180

270

200×100

5

10

20

3000×1000

168

248

200×200

5

10

20

3000×1500

174

154

300×200

6

12

24

3000×2000

184

275

300×300

6

12

24

3000×2500

186

276

400×300

6

12

24

3000×3000

210

300

400×400

6

12

24

4000×1000

210

300

500×300

6

12

24

4000×1500

210

300

500×500

7

14

28

4000×2000

219

310

600×400

7

14

28

4000×2500

228

340

600×500

7

14

28

4000×3000

240

360

800×500

8

16

32

80

5000×1500

249

370

800×600

8

16

32

80

5000×2000

255

375

900×600

8

16

32

80

5000×2500

264

390

1000×750

9

18

36

90

5000×3000

287

420

1000×1000

10

20

39

96

6000×1500

287

420

1200×1000

20

39

96

6000×2000

293

430

1500×1000

24

48

120

6000×2500

300

450

1500×1500

25

50

125

6000×3000

308

460

2000×1000

26

52

129

8000×1500

366

500

2000×1500

56

140

8000×2000

370

520

2000×2000

60

152

230

8000×2500

375

530

2500×1500

64

152

230

8000×3000

382

570

2500×2000

68

168

248
