V型架
内容提要

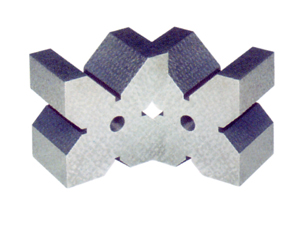

V型铁按JB/T8047-95标准制造，也称为V型架，常用的有三口V型铁，单口V型铁和五口V型铁。V型铁采用HT200-250材质，成对供应，主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。
相关链接
详细介绍
一、V型铁按JB/T8047-95标准制造，也称为V型架，常用的有三口V型铁，单口V型铁和五口V型铁。V型铁采用HT200-250材质，成对供应，主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。
二、V型架精度：分为1级、2级、3级。
三、V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型架都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。精密V型架也可做划线，带有夹持弓架的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线。
二、V型架精度：分为1级、2级、3级。
三、V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型架都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。精密V型架也可做划线，带有夹持弓架的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线。
工作面平面度 | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽对两侧面对称度 | V型槽对端面的垂直度 | ||||||||||||
精度等级 | ||||||||||||||||
0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | ||
I型 | 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 | |
105×105×100 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 | |
II型 | 100×100×65 |
|
|
|
| 10 | 20 |
| 10 | 20 |
| 20 | 40 |
|
|
|
150×150×80 |
|
|
|
| 15 | 25 |
| 15 | 25 |
| 30 | 50 |
|
|
| |
200×200×90 |
|
|
|
| 15 | 25 |
| 15 | 25 |
| 30 | 50 |
|
|
| |
300×300×120 |
|
|
|
| 20 | 30 |
| 20 | 30 |
| 40 | 60 |
|
| ||
