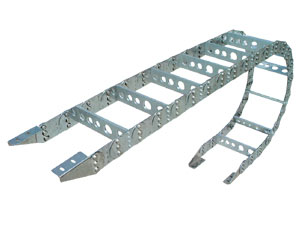

TL型钢制拖链
(TL型钢制拖链,上海钢制拖链,坦克链)
内容提要
TL系列拖链的主体是由链板(优质钢板镀铬)支撑板(挤拉铝合金)轴销(合金钢)等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,链板经镀铬处理外形效果新颖,结构合理。
相关链接
详细介绍
TL系列拖链的主体是由链板(优质钢板镀铬)支撑板(挤拉铝合金)轴销(合金钢)等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,链板经镀铬处理外形效果新颖,结构合理,灵巧强度高,钢性好不变形,安装方便,使用可靠,易拆装,尤其是本产品采用了高强度耐磨材料,合金为轴销,提高了产品的耐磨强度,弯曲更灵活,阻力更小,降低了噪音,从而可保证长时间不变形,不下垂。

本产品外形美观精美,可在较大程度上增强机床设备的整体艺术美观效果,增强我国机床、机械设备在国际
市场的竞争能力。
1、拖链可适应最大一定速度40米/分。
2、拖链在最大移动速度时,噪音声压级不大于68分贝。
3、拖链安全使用寿命不小于100万次(往复)。
当拖链需承载较大管、缆负荷时,应选用高强度支撑板-整块式
当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修时,可选用支撑板-分开式。
安装管缆的规格品种较多时,可选用支撑板-柜架式。

参数 型号
TL45
TL65
TL95
TL125
TL180
TL225
节距 t
45
65
95
125
180
225
弯曲半径 R
50
75 90 115 125 145 185
115 145 200 250 300
200 250 300 350 470 500 575 700 750
250 300 350 450 490 600 650
350 400 600 750
拖链最小宽度 Bmix
30
70
120
120
200
250
拖链最大宽度 Bmax
250
350
450
550
650
100
拖链长度 L
支撑板最大孔径 D1
20
30
50
75
110
150
16
26
46
72
-
-
