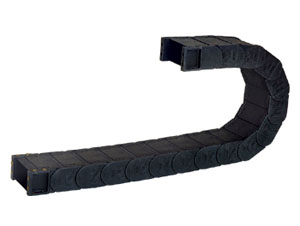

TL-3型工程塑料拖链
内容提要
◆全封闭式 , 可阻止灰尘及异物进入损坏电线。
◆由一节节组成 , 可自行调整长度 , 装卸简单。
◆耐磨、耐冲击、强度高、重量轻、适合快速移动。
◆结构坚固，不会变形。
相关链接
详细介绍
◆全封闭式 , 可阻止灰尘及异物进入损坏电线。
◆由一节节组成 , 可自行调整长度 , 装卸简单。
◆耐磨、耐冲击、强度高、重量轻、适合快速移动。
◆结构坚固，不会变形。
订货参考
拖链总长 L=L1+2πR+2T
L1= 运行长度 , R= 弯曲半径
托链安装最小高度H=2R+
T=节距，h=外型高度，h1=外型宽度
| 规格及联接器参数： |
内腔规格 | 外型规格 | 弯曲半径 | 节距 | 每米节数 | 总高 H | 连接器的参数 | 型式 | |||||
A1 | A | B | C | D | E | |||||||
23×38 | 30×50 | 57 | 31 | 33 | 144 | 55 | 40 | 8 | 10 | 四 片 装 可 打 开 | ||
23×55 | 35×75 | 75 | 45 | 22 | 185 | 79 | 67 | 10 | 8 | 10 | 67 | |
22×70 | 35×90 | 94 | 82 | |||||||||
25×55 | 40×75 | 85 | 45 | 22 | 210 | 80 | 67 | 12 | 9 | 12 | 70 | |
25×70 | 40×90 | 95 | 82 | |||||||||
30×55 | 45×75 | 90 | 50 | 20 | 225 | 80 | 69 | 15 | 10 | 15 | 75 | |
30×70 | 45×90 | 95 | 84 | |||||||||
35×75 | 55×95 | 125 | 60 | 17 | 305 | 95 | 84 | 24 | 24 | 24 | 81 | |
35×100 | 55×125 | 125 | 114 | |||||||||
35×150 | 55×175 | 175 | 164 | |||||||||
45×75 | 65×100 | 150 | 72 | 14 | 365 | 130 | 118 | 26 | 12 | 26 | 85 | |
45×100 | 65×125 | 200 | 465 | |||||||||
45×125 | 65×150 | 150 | 365 | 155 | 143 | |||||||
200 | 465 | |||||||||||
45×150 | 65×175 | 150 | 365 | 180 | 168 | |||||||
200 | 465 | |||||||||||
55×100 | 75×125 | 150 | 82 | 12 | 375 | 133 | 117 | 30 | 13 | 30 | ||
55×125 | 75×150 | 150 | 375 | 158 | 142 | |||||||
200 | 475 | |||||||||||
55×150 | 75×175 | 150 | 375 | 185 | 168 | |||||||
200 | 475 | |||||||||||
55×200 | 75×225 | 150 | 375 | 233 | 217 | |||||||
200 | 475 | |||||||||||
