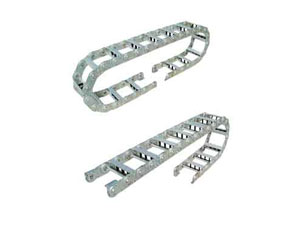

TLG型钢制拖链系列
(TLG型钢制拖链系列)
内容提要
TLG 型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置 ( 允许不用支撑轮 ) 长度大 , 支撑板可依顾客需要制作 , 适用于工作母机 , 移动机械等 . 其弯曲半径为 100 - 600mm 链板高度为 50 - 150mm, 可任意选用。
相关链接
详细介绍

TLG 型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置 ( 允许不用支撑轮 ) 长度大 , 支撑板可依顾客需要制作 , 适用于工作母机 , 移动机械等 . 其弯曲半径为 100 - 600mm 链板高度为 50 - 150mm, 可任意选用。
TLG 型钢制拖链其使用行程大为 40 米,适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。
拖链的支撑板宽度为 150mm 至 800mm, 孔与孔之间的间隔量为 5mm
链板的高度,也就是支撑板的高度,是由电缆大直径决定的,机床大限度运转时,如拖链的宽度超过 300mm ,拖链的长度超过4m 时出于稳定性原因,应考虑选择加大一号规格的拖链。
弯曲半径要根据电缆的大直径选择并应达到电缆直径的 10 倍。弯曲半径可根据所给表格选择100 -600mm ,行程小的可相应选择较小的半径。
拖链的长度=1/2行程+4个弯曲半径, 这只适用于当固定联结是在行程的中点时.
拖链的固定可根据机床位置情况选择. 固定角钢可放在外周或内周在拖链内或外部 , 一般情况联结部分在拖链内 , 而向外周。
