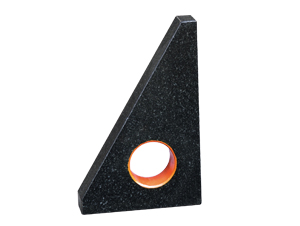

大理石直角尺
内容提要
大理石直角尺适合于垂直度的检测。平面精度标准GB6092－85，垂直度标准GB6092－85。为减少重量及方便加工而增加了减重孔。侧面的公差是0.02.用于零件，工作母机主轴及各种角度之测量。
相关链接
详细介绍
大理石直角尺适合于垂直度的检测。平面精度标准GB6092－85，垂直度标准GB6092－85。为减少重量及方便加工而增加了减重孔。侧面的公差是0.02.用于零件，工作母机主轴及各种角度之测量。
| 用于零件，工作母机主轴及各种角度之测量。 | ||||||
规格（mm) | 测量面对基面垂直度um | 测量面平面度或直线度um | 基面平面度或直线度um | |||
精度等级 | ||||||
00 | 0 | 00 | 0 | 00 | 0 | |
100×63 | 2 | 4 | 1 | 1 | 1 | 1 |
160×100 | 2 | 4 | 1 | 2 | 1 | 1 |
250×160 | 2.5 | 5 | 1 | 2 | 1 | 2 |
400×250 | 3.5 | 7 | 1 | 2.5 | 1 | 2 |
630×400 | 4.5 | 9 | 1.5 | 3 | 1 | 2.5 |
1000×630 | 6 | 12 | 2.5 | 5 | 1.5 | 5 |
