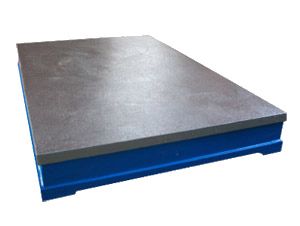

铸铁平台
(铸铁平台)
内容提要
铸铁平台按GB/4986-85标准制造,产品制成筋板式和箱体式,工作面有长方形,材料HT200,工作面采用刮研工艺,工作面上可加工V型、T型、U型槽和圆孔、长孔等。铸铁平台是用于工件检测或划线的平面基准器具。平台安装应调至水平、负荷均分布于各支点上,环境温度使用时应避免振动。
相关链接
详细介绍
产品介绍
铸铁平台产品别名:铸铁平板铸铁平台划线平板  检验平板    测量平板   刮研平板   装配平板
铸铁平台GB/4986-85的标准制造,产品制成筋板式和箱体式,工作有长方形,材料HT200,工作面采用刮研工艺,工作面上可加V型、T型、U型槽和圆孔、长孔等。平板是用于工件检测或划线的平面基准器具。平板安装应调至水平、负荷均分布于各支点上,环境温度(20±5)使用时应避免振动。
铸铁平台用途
用于机械、发动机的动力实验,设备调试,具有较好的平面稳定性和韧性,表面带有T型槽,可以用来固定实验设备。
铸铁平台材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,耐磨性能好。
铸铁平台规格:100×100—3000×8000,(大于此规格的铸铁平台可以拼装使用或按图纸订做。)
铸铁平台精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级。


规格

精度等级

规格

精度等级

0

1

2

3

精刨

0

1

2

3

精刨

100×100

4

8

26

2500×2500

72

180

270

200×100

5

10

20

3000×1000

168

248

200×200

5

10

20

3000×1500

174

154

300×200

6

12

24

3000×2000

184

275

300×300

6

12

24

3000×2500

186

276

400×300

6

12

24

3000×3000

210

300

400×400

6

12

24

4000×1000

210

300

500×300

6

12

24

4000×1500

210

300

500×500

7

14

28

4000×2000

219

310

600×400

7

14

28

4000×2500

228

340

600×500

7

14

28

4000×3000

240

360

800×500

8

16

32

80

5000×1500

249

370

800×600

8

16

32

80

5000×2000

255

375

900×600

8

16

32

80

5000×2500

264

390

1000×750

9

18

36

90

5000×3000

287

420

1000×1000

10

20

39

96

6000×1500

287

420

1200×1000

20

39

96

6000×2000

293

430

1500×1000

24

48

120

6000×2500

300

450

1500×1500

25

50

125

6000×3000

308

460

2000×1000

26

52

129

8000×1500

366

500

2000×1500

56

140

8000×2000

370

520

2000×2000

60

152

230

8000×2500

375

530

2500×1500

64

152

230

8000×3000

382

570

2500×2000

68

168

248
